Sabtu, 31 Oktober 2015

Membuat VM (Virtual Machine)

Posted by Indahnet99.blogspot.com on 6:32:00 PM Tidak ada komentar

Membuat VM (Virtual Machine)

Assalamu'alaikum,,
            VMware (Virtual Machine) adalah sebuah software yang berfungsi menjalakan sistem operasi. Perangkat lunak ini digunakan untuk membuat banyak x86 dan x86-64 komputer virtual dan digunakan secara simultan dengan sistem operasi yang digunakan. VMware seperti virtual box (di Windows) yang mampu menjalankan lebih dari satu sistem operasi misalnya linux dengan windows.

Berikut merupakan langkah-langkah membuat VM yang telah saya lakukan:
1. Buka Proxmox anda.

                                                                           Gambar.1


2. Kemudian klik Creat VM yang berada di pojok kanan atas.
3. Akan muncul tampilan berikut.

                                                                           Gambar.2
     Keterangan:
  •   Node : isi nama proxmox anda
  •   VM ID : isi dengan Vlan ID anda
     Kemudian Next

4. Kemudian pilih Linux 3.X/2.6 Kernel. Lalu Next.
                                                                           Gambar.3

5. Pada ISO Image: isi dengan file ISO anda  yang telah anda upload.
                                                                            Gambar.4

 6. Pada Disk Size sesuaikan dengan kapasiatas harddisk anda (punya saya 200 GB maka saya isi
     100 GB). Yang lain biarkan default. Kemudian Next.
                                                                         Gambar.5
                                                                           Gambar.6
          Next saja,

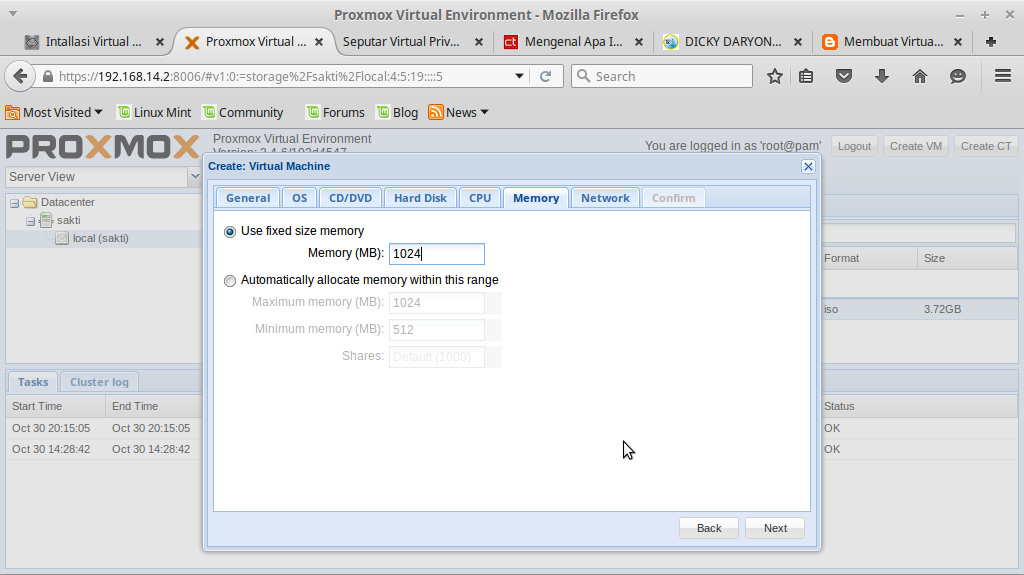

7.  RAM sesuaikan dengan RAM PC anda. (saya mengunakan setengah dari RAM PC saya).
                                                                         Gambar.7
                   Next

 8.  Isi Vlan Tag ISO dengan Vlan ID anda.
                                                                        Gambar.8

9. Klik finish.
                                                                           Gambar.9

 Setelah itu klik start untuk running VM anda.

 Sekian cara saya, Terimakasih :)










Membuat Vilan Id

Posted by Indahnet99.blogspot.com on 11:37:00 AM Tidak ada komentar

          Vlan Id ini digunakan ketika kita membuat VM (Virtual Machine). Berikut merupakan langkah-langkah yang saya lakukan dalam membuat Vilan Id.

1. Buka winbox mikrotik.

                                                                         Gambar .1


2. Pilih interface, kemudian pilih tanda + pilih Vilan. Muncul tampilan berikut dan ubahlah yang
    perlu anda ubah.
                                                                         Gambar.2
   Keterangan:
  •  Nama: isi nama terserah anda
  • Type  : Vilan
  • MTU  : biarkan default
  • L2MTU : kosongkan saja
  • MAC Address : kosongkan juga
  • ARP : enable
  • VILAN ID : isi terserah yang penting berbeda dari yang lain
  • Interface : pada interface ini saya pilih ether2 (mengarah ke server)
    Kemudian Apply Ok


3. Selanjutnya, klik IP --> Address. Kemudian tanda + lalu isikan IP Address terserah anda.
    Interface pilih Vlan yang anda buat tadi.

                                                                        Gambar.3
        Kemudian Apply Ok.


4. Pilih IP --> Firewall pindah ke NAT klik tanda +

                                                                         Gambar.4

 Pada Chain : scrnat
          Src. Address : Isikan IP yang anda buat tadi, namun pada akhir IP di ubah menjadi 0.
 Seperti tampilan di bawah ini

                                                                        Gambar.5

    Kemudian pindah ke Action. Pada Action ubah menjadi " Action: Masquerade ".

                                                                            Gambar.6
    Kemudian Apply --> OK


5. Buka New Terminal kemudian ping IP Vlan anda.






 ~Semoga Bermanfaat~




Jumat, 30 Oktober 2015

Hal-Hal yang dilakukan Setelah Install Proxmox

Posted by Indahnet99.blogspot.com on 7:07:00 PM Tidak ada komentar

Hal-hal yang dilakukan setelah install proxmox

Assalamu'alaikum,,

Setelah menginstal proxmox saya melakukan remote pada proxmox melalui terminal dan pastikan kita telah menginstal ssh (Remote Access). Tujuannya agar kita bisa mengakses/ melakukan perubahan server kita dari terminal.

Langsung saja berikut ini merupakan langkah yang saya lakukan untuk meremot proxmox :

1. Buka terminal (Ctrl+Alt+T),

2. Login dulu, kemudian ketikkan perintah “ ssh root@192.168.14.2 (ip tersebut adalah ip yang

    saya gunakan ketika menginstal proxmox). Kemudian masukkan password yang kita tuliskan

    pada saat installasi proxmox.

                                                                             Gambar .1



3. Selanjutnya tuliskan perintah #dpkg-reconfigure locales

                                                                          Gambar .2

4. Tekan enter untuk OK.

                                                                       Gambar .3

5. Tandai opsi yang akan dipilih dengan menekan tombol space dan tombol tab untuk pindah ke

    <ok>. Saya memilih “ <+> id_ID. UTF-8 UTF-8 “


                                                                      Gambar .4


6. Tekan enter  untuk OK.

                                                                     Gambar .5


7. Pilih en US untuk menggunakan bahasa yang baku. Kemudian Tab untuk pindah ke <OK> lalu
    enter.


                                                                         Gambar .6


8. Kemudian tuliskan perintah “ #locale-gen “. Fungsi perintah locale-gen yaitu itu mengecek

    apakah konfigurasi dpkg-reconfigure locales telah berhasil.

                                                                        Gambar .7

 9. Kemudian tuliskan perintah " #apt-get install ntp ntpdate " ini untuk mensinkronkan sistem
     waktu.

                                                                       Gambar .8

10. Selanjutnya tuliskan perintah “ #nano /etc/ntp.conf “.

                                                                        Gambar .9


11. Kemudian ganti :

      Ganti:

  • server 0.debian.pool.ntp.org iburst
  • server 1.debian.pool.ntp.org iburst
  • server 2.debian.pool.ntp.org iburst
  • server 3.debian.pool.ntp.org iburst
      menjadi:

  • server 0.id.pool.ntp.org iburst
  • server 1.id.pool.ntp.org iburst
  • server 2.id.pool.ntp.org iburst
  • server 3.id.pool.ntp.org iburst

                                                                      Gambar .10

 12. Simpan perubahan dengan Ctrl+x, Y, Enter.

                                                                       Gambar. 11




13. Selanjutnya restart ntp dengan mengetikkan perintah “ #/etc/init.d/ntp restart “

                                                                       Gambar .12

14. Kemudian tuliskan perintah “ #ntpq -q “

                                                                        Gambar .13




15. Ketikkan perintah “ #date “.


                                                                        Gambar .14






~Semoga bermanfaat~














Kamis, 29 Oktober 2015

Instalasi Proxmox

Posted by Indahnet99.blogspot.com on 12:28:00 AM Tidak ada komentar
Instalasi Proxmox

Assalamu'alaikum sobat,,

Sebelum menginstall proxmox seharusnya kita mengerti terlebih dahulu apa itu proxmox dan apa saja yang perlu diperhatikan.

           Proxmox VE (Virtual Environment) adalah salah satu distro Linux dari basis Debian yang mempunyai fungsi khusus sebagai virtualisasi baik appliance maupun operating system. Kelebihan daari proxmox yaitu mudah dalam installasi dan konfigurasi serta mendukung berbagai format harddisk. Ada 2 teknologi virtualisasi yaitu : Kernel-based VM dan wadah virtualisasi Proxmox fungsinya sama seperti virtual machine yg lain seperti virtual box, hanya saja bentuk fisiknya yg berbeda, dan Proxmox di instal di PC Server.
Ada beberapa hal yang perlu diperhatikan mengenai proxmox yaitu,

1. Proxmox hanya disediakan untuk mesin 64 bit sehingga tidak akan bisa berjalan pada mesin 32
    bit.
2. Processor yang digunakan minimal Pentium 4, dan harus memiliki kemampuan 64 bit.
3. Memori RAM minimal 1 GB.
4. Kapasitas harddisk minimal 20 GB.
5. NIC

Kemudian lakukan installasi dengan langkah-langkah berikut:

 1. Saya menggunakan USB dalam penginstalan proxmox. Setelah USB di tancapkan di CPU
     selanjutnya nyalakan CPU, tekan tombol delet pada keyboard terus menerus secara cepat
     sampai masuk menu BIOS. Lihat time di system apakah sudah cocok apabila belum dicocokkan
     terlebih dahulu. Lalu pilih boot menggunakan USB. Simpan dan exit dengan menekan F10.
2. Muncul halaman pertama lalu tekan enter untuk mulai installasi.

                                               Tampilan Proxmox .1

3. Selanjutnya pilih I Agree pada tampilan di bawah ini.

                                                  Tampilan proxmox .2


4. Berikutnya adalah memilih hardisk yang akan digunakan untuk sistem Proxmox. Perlu diketahui
   bahwa Proxmox akan mengformat seluruh isi hardisk dan mengisinya dengan sistem. Jadi
   hendaknya backup terlebih dahulu bila sebelumnya hardisk tersebut berisi data-data penting.
   Pilih next pada tampilan di bawah ini.

                                                 Tampilan Proxmox .3

5. Kemudian mengatur Location and Time selection yaitu menentukan lokasi dan zona waktu
    sistem Proxmox VE. Isikan pada tab Country dengan Indonesia.

                                                 Tampilan proxmox .4


6.  Langkah selanjutnya adalah mengisikan password dan alamat email. Secara default sistem
     Proxmox memiliki user root. Kemudian isikan E-mail, hal ini digunakan untuk monitoring,
     sehingga segala bentuk informasi akan dikirimkan ke e-mail tersebut.

                                                   Tampilan proxmox .5

7. Proxmox dalam konfigurasinya kebanyakan menggunakan web based maka dalam hal ini wajib
    diatur IP untuk keperluan remote menggunakan web.

                                                       Tampilan Proxmox .6

 8. Setelah langkah-langkah yang telah dilakukan tadi maka proses instalasi pun dapat berjalan.
     Tunggu beberapa menit sampai proses selesai.

                                                Tampilan Proxmox .7

9. Selanjutnya, tuliskan IP yang kita isikan tadi ke webbrowser. Maka akan diminta untuk
    mengisikan username dan password.

                                                   Tampilan Proxmox .8

10. Berikut ini adalah tampilan pada proxmox.


                                                                Tampilan Promox 9




~Semoga Bermanfaat~ :)

Rabu, 28 Oktober 2015

Setting TP-Link

Posted by Indahnet99.blogspot.com on 8:34:00 AM Tidak ada komentar
Setting TP-Link


            Setelah menyeting router mikrotik selanjutnya setting TP link. TP Link ini berfungsi untuk membuat hotspot. Dalam jaringan computer adalah sebuah jalur akses nirkabel (Wireless Access Point atau AP) adalah perangkat komunikasi nirkabel yang memungkinkan antar perangkat untuk terhubung ke jaringan nirkabel dengan menggunakan Wi-Fi, Bluetooth atau standar terkait.
Acces Point adalah dua fungsi peralatan jaringan yang bekerja bahu membahu membentuk unit pemancar signal wifi. Acces Point membentuk hot spot, sedangkan Router mengatur lalu lintas data. Alat ini digunakan untuk Acces Internet secara wifi.




Setting TP link dilakukan setelah setting mikrotik yang digunakan untuk peralatan jaringan yang bekerja sebagai unit pemancar signal wifi.

Langkah - langkah Setting TP Link:
1.  Dalam melakukan setting acces point yang pertama harus dilakukan adalah
     mengetahui ip, username, dan password dari access point tersebut.

2.  Pada kasus ini kita menggunakan access point TP LINK, pada bagian
     belakang access point ini terdapat keterangan:
          IP: 192.168.1.154
          User Name : admin
          Password : admin
3. Selanjutnya hubungkan kabel power/adapter dari TP Link ke sumber listrik. Hubungkan juga TP
    Link dengan PC/ Laptop menggunakan kabel UTP.

4. Kemudian edit connection, dengan cara klik kanan pada wifi connection -->edit connection
    -->  kemudian muncul tampilan di bawah ini. Kemudian pilih Add.

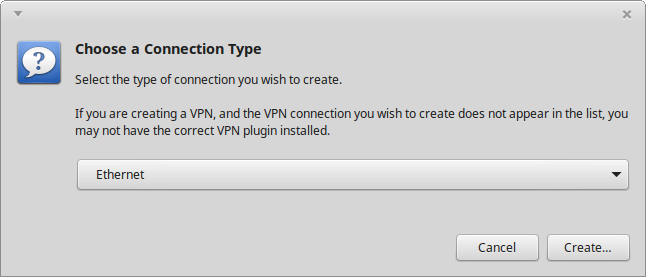

5. Selanjutnya muncul tampilan di bawah ini, pilih creat.


6. Kemudian muncul tampilan berikut pilih IPv4 Settings. Ubah Method dari Automatic (DHCP)
    menjadi Manual. Kemudian Add lalu klik pada Address ( isikan ip address), lalu isikan
    networknya, dan kemudian isikan Gatewayna. Setelah itu Save.


7. Setelah itu tuliskan IP dari TP Link di webbrowser, seperti tampilan berikut.

 8. Kemudian akan muncul kotak dialog untuk memasukkan User Name dan Password.



 9. Selanjutnya muncul tampilan berikut untuk melakukan setting TP Link.




10. Pilih menu Network --> LAN pastikan semua sudah terisi benar.


11. Tampilan dibawah ini merupakan pemberian identitas. Pada SSID : SMK SAKTI (misal). Pada Chenels sesuaikan dengan frekuensi anda, ini perlu diatur karena apbila ada cenel yang sama dapat terjadi tabrakan


12. Setelah selesai menyetting reboot tp-link anda. Pilih Syestem Tools --> Reboot






Sekian, Terimakasih

Selasa, 27 Oktober 2015

Setting Mikrotik di Winbox

Posted by Indahnet99.blogspot.com on 9:18:00 PM Tidak ada komentar

Setting Mikrotik di Winbox Secara Dynamic

1. Siapkan router mikrotik

2. hubungkan mikrotik dengan laptop/pc menggunakan kabel utp.

3. buka aplikasi winbox

4. pilih conek ke mac address yang memiliki ip 0.0.0.0

5. lalu klik connect

6. kemudian beri identitas dari mikrotik dengan cara pilih syistem-→ identity lalu beri nama, misal

    SMK SAKTI

7. Kemudian ke interface. Pada ether 1 beri nama WAN dengan cara klik ether1 lalu tombol C .

    pada ether2 menjadi admin. Lalu untuk ether-ether selanjutnya sesuaikan dengan rancangan
    yang telah dibuat sebelumnya. Ether 5 untuk hostpot. Hidupkan wlan1 dengan cara klik Wlan

    kemudian pilih icon V pada ikon di atas.

  . Setelah itu berikan IP dari ether-ether tersebut dan tidak boleh sama. Pada ether 1 tidak perlu

    karena WAN akan mendapatkan IP otomatis. Dalam pemberian IP atau prefiknya juga harus di

    sesuaikan dengan penggunanya. Pilih tanda + kemudian isikan ip add dan sesuaikan interface
    nya. Apply –> ok. Dari interface ether2 sampai Wlan.

9. setelah itu pilih IP --> DHCP Client → klik ikon + → ether1 (WAN) → apply → ok. Lihat apakah
     sudah bound.

10. kemudian IP → DNS → pada servers tambahkan DNS nya. Pilih tanda kebawah untuk

      menambahkan DNS nya.

11. masuk ip dhcp server → dhcp setup → tentukan DHCP server interface pilih ether yang

      diperlukan kecuali ether 1 karena ether1 untuk dhcp client. Misalnya ether2 (admin) ether5

      (hostpot) → ikuti perintahnya dengan di Next-next terus hingga successful lalu ok.

12. pilih IP lagi → firewall → NAT → pilih ikon + → pada general chain:scrnat → Out interface:

      pilih ether1. Kemudian pilih action, ubah action menjadi masquerade → lalu apply → ok

13. Masuk pada wireles → Interface → klik dua kali pada Wilan → wireless ubah mode: menjadi

      apbridge , ubah band menjadi 2GHz-B/G/N, ubah frekuency dengan cara di scan dahulu untuk

      mengetahui frekuensi berapa yang belum ada agar tidak terjadi tabrakan. Misalnya yang tidak

      ada 2432 maka pada frekuency isikan 2432. Setelah frekuency lalu ubah nama SSID misalnya

      SMK SAKTI (pemberian identitas pada wifi). Kemudian apply → ok.


14. Lalu System → NTP Client beri tanda v pada enable. Lalu isikan primary NTP Server dan

      Secondary NTP Server. Kemudian apply → ok.


15. Lalu System → clock → Time Zone Name: Asia/Jakarta → apply → ok.


16. System lagi → password → new password: SMKSAKTI (misal) dan confirm password:

      SMKSAKTI (misal).
 17. IP → Hostpot → user profile → general → ubah Name : SMKSAKTI (misal) –> shared user :

      75 (misal). Apply → ok.Kemudian user → ubah nama: SMK SAKTI(misal) dan password :

      SMKSAKTI(misal) → apply → ok. Kemudian server profile → login → hilangkan tanda pada

      cookie → apply → ok . Servers → pilih tanda + lalu tentukan Hostpot Interface: ether5 (misal)

      kemudian ikuti perintah selanjutnya next-next… kemudian untuk DNS Name : Login

      SMKSAKTI (misal) → apply → ok.


Kemudian cek pada terminal: ping google.com
Coba juga di webbrowser ;)















~Semoga Bermanfaat~
